Het kiezen van de juiste elektrische kabel is een van de belangrijkste beslissingen bij elke installatie of renovatie. Kabels transporteren elektriciteit door het hele huis, dus het is essentieel om het juiste type, de juiste diameter en lengte te selecteren om de veiligheid en de correcte werking van apparaten te garanderen. In dit artikel leggen we de soorten elektrische kabels uit die je kunt tegenkomen en helpen we je de kabel te kiezen die het beste bij jouw behoeften past.
Inhoudsopgave
Kabels bij een installatie of renovatie
In elke elektrische installatie, of deze nu nieuw is of onderdeel van een renovatie, zijn kabels de belangrijkste slagaders van het systeem. Zij transporteren de elektriciteit van de meterkast naar de gebruikspunten: stopcontacten, lampen, apparaten, enz. Het is cruciaal dat kabels van de juiste kwaliteit en afmeting zijn om oververhitting of kortsluiting te voorkomen.
De diameter van de kabel
De diameter van de kabel, of doorsnede, is een van de belangrijkste factoren bij het kiezen van de juiste kabel. De doorsnede van de kabel wordt gemeten in vierkante millimeters (mm²) en bepaalt de hoeveelheid stroom die veilig door de kabel kan stromen. Een kabel die te dun is voor de hoeveelheid stroom die erdoorheen gaat, kan oververhit raken, terwijl een kabel met een grotere diameter zonder problemen meer stroom kan verdragen.
Hieronder vind je een tabel met de meest gebruikelijke diameters en hun aanbevolen gebruik:
| Kabeldoorsnede (mm²) | Maximale stroom (A) | Aanbevolen toepassingen |
|---|---|---|
| 1,5 mm² | 16 A | Verlichting |
| 2,5 mm² | 20 A | Stopcontacten en energiezuinige apparaten |
| 4 mm² | 25 A | Ovens, kookplaten en airconditioning |
| 6 mm² | 32 A | Installaties met een hoog vermogen, zoals industriële keukens |
De lengte van de kabel
De lengte van de kabel beïnvloedt ook de keuze voor het type kabel. Hoe langer de kabel, hoe meer weerstand deze biedt aan de stroomdoorvoer. Bij lange installaties kan het nodig zijn om kabels met een grotere diameter te gebruiken om spanningsverlies te voorkomen.
Tip: Voor standaard huishoudelijke installaties zijn doorgaans geen grote kabellengtes vereist, maar bij grotere projecten of buiteninstallaties is het essentieel om rekening te houden met de afstand.

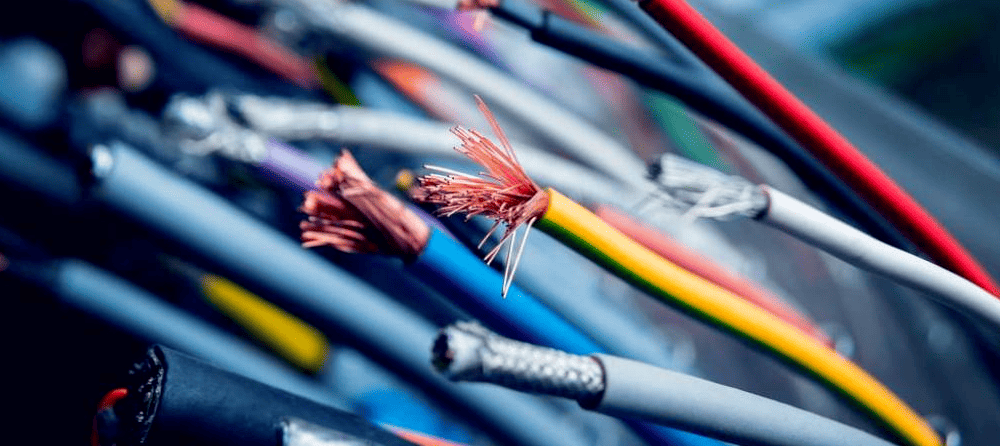

KabelhaspelsSoorten kabels en hun kenmerken
Er zijn verschillende soorten kabels, elk ontworpen voor een specifieke functie. Hieronder leggen we de meest voorkomende en hun toepassingen uit:
1. Enkeladerige kabel
Dit is de meest voorkomende kabel in huishoudelijke installaties. Deze bestaat uit een enkele stijve geleider, meestal van koper, wat hem ideaal maakt voor vaste installaties, zoals in muren. Hij wordt voornamelijk gebruikt voor de distributie van elektriciteit naar lichtpunten en stopcontacten.
2. Meeraderige kabel
Deze kabel bestaat uit meerdere dunnere koperdraden, waardoor hij flexibeler is dan de enkeladerige variant. Hij wordt gebruikt in situaties waarin de kabel moet kunnen buigen, zoals in apparaten of lampen die beweging vereisen.
3. Halogeenvrije kabel (LSZH)
Dit type kabel is ontworpen om geen giftige gassen uit te stoten en niet snel brand te verspreiden. Het is verplicht in veel openbare ruimtes en wordt vanwege de veiligheid aanbevolen voor woningen. Ideaal voor installaties op plaatsen waar veel mensen samenkomen.
4. Coaxkabel
De coaxkabel wordt gebruikt voor de overdracht van televisie-, internet- en andere communicatiesignalen. Deze bestaat uit een geleidende kern omgeven door een isolator en een metalen vlechtwerk dat de signalen beschermt tegen interferentie.
5. Afgeschermde kabel
Deze is vergelijkbaar met de coaxkabel in de zin dat hij beschermd wordt door een metalen vlechtwerk, maar hij wordt gebruikt om interferentie bij laagfrequente signalen te voorkomen, zoals in geluids- of data-installaties.
6. Glasvezelkabel
Deze kabel transporteert geen elektriciteit, maar licht. Hij wordt hoofdzakelijk gebruikt in telecommunicatie en internetnetwerken vanwege het vermogen om grote hoeveelheden gegevens met hoge snelheden te verzenden.
7. Stroomkabel (NYY)
Dit is een zeer resistente kabel die wordt gebruikt in buiteninstallaties of ondergrondse installaties, omdat hij is ontworpen om bestand te zijn tegen vocht, schokken en zware weersomstandigheden.
8. Telefoonkabel
Dit is de kabel die wordt gebruikt voor telefoonaansluitingen. Hij bestaat uit meerdere draden, meestal beschermd door een kunststof omhulsel, en wordt gebruikt om spraaksignalen over lange afstanden te verzenden.
9. Elektriciteitssnoer
Elektriciteitssnoeren zijn flexibele kabels die worden gebruikt voor de stroomtoevoer van kleine apparaten of draagbare toestellen. Ze zijn zeer gebruikelijk voor tafellampen of kleine keukenapparaten zoals broodroosters.
10. Parallelle kabel
De parallelle kabel bestaat uit twee geïsoleerde geleiders die parallel naast elkaar liggen. Hij wordt vaak gebruikt voor tijdelijke installaties of bij apparatuur zoals luidsprekers of laagspanningslampen.
11. Installatiedraad
Installatiedraden zijn kabels met een kleine dikte die worden gebruikt voor interne verbindingen binnen elektrische apparaten, of in elektronische circuits waar geen grote hoeveelheden stroom hoeven te worden getransporteerd.
Handig gereedschap: trekveren
Wanneer je werkt met elektrische installaties op lastige plaatsen, zoals binnen muren of leidingen, is een trekveer onmisbaar. Dit flexibele gereedschap helpt je om kabels door buizen of elektrische kanalen te trekken zonder dat je de muren hoeft te openen. Het vergemakkelijkt het installatieproces aanzienlijk en wordt veel gebruikt bij zowel nieuwe installaties als renovaties.
Hoe kies je de juiste kabel
Om de juiste kabel te kiezen, moet je rekening houden met drie hoofdfactoren:
1. Type installatie
Denk na over waar de kabel gebruikt gaat worden. Voor vaste installaties in de muur is een enkeladerige kabel een uitstekende keuze, terwijl het voor apparaten die flexibiliteit vereisen beter is om te kiezen voor meeraderige kabels. Als de installatie zich in een openbare ruimte bevindt of extra veiligheid vereist, kies dan voor halogeenvrije kabels.
2. Diameter of doorsnede
Zoals eerder vermeld, is de diameter van de kabel essentieel om de hoeveelheid stroom die erdoor gaat te kunnen verwerken. Zorg ervoor dat je een geschikte diameter kiest op basis van het apparaat of de installatie om oververhitting of elektrische problemen te voorkomen.
3. Lengte
Bij lange installaties is het belangrijk om rekening te houden met spanningsverlies. Als de elektrische installatie uitgebreid is, gebruik dan kabels met een grotere diameter om problemen met de elektrische efficiëntie te vermijden.
Conclusie: Kies de juiste kabel voor een veilige installatie
Het kiezen van de juiste kabel is fundamenteel om de veiligheid en de correcte werking van elke elektrische installatie te garanderen. Houd rekening met het type kabel, de diameter en de lengte van de installatie om de juiste beslissing te nemen. Door deze gids te volgen, kun je de kabel selecteren die het beste bij jouw behoeften past, en zo een efficiënte en veilige elektrische installatie waarborgen.
